最近，有些客戶電話咨詢塑料制品熱熔后表面不光滑且拉絲，影響熱熔柱蘑菇頭外觀的因素包括：熱熔溫度、吹氣時間以及預(yù)壓裝置。

熔接溫度

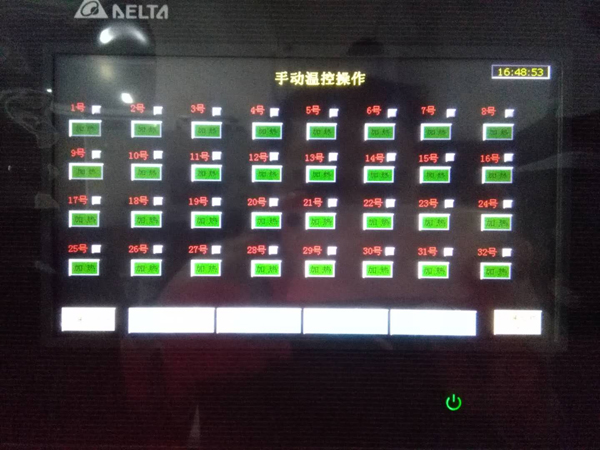

熱熔焊機溫度可調(diào)范圍（室溫-400℃），不同產(chǎn)品材質(zhì)決定熔點的不同，通常我們只需要低于熔點的溫度即可熱壓，過低的溫度會導(dǎo)致壓不下去，產(chǎn)品廢品率高；過高的溫度會造成塑料柱碳化且蘑菇頭表面有空隙。一些對溫度比較敏感的塑料材質(zhì)可調(diào)節(jié)溫差僅5度以內(nèi)。
恰當(dāng)?shù)淖龇ㄊ�，溫度適當(dāng)降低，使用缸勁大的氣缸，熱壓成型后的蘑菇頭品質(zhì)高。

吹氣時間

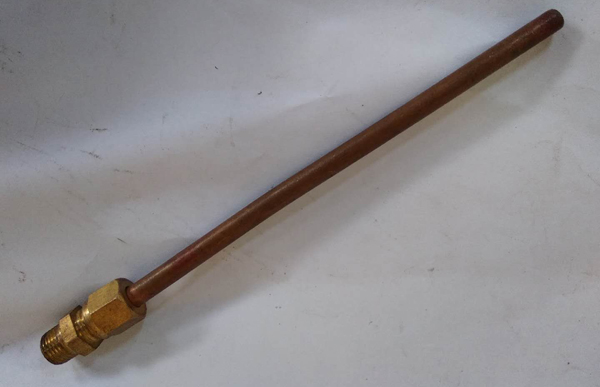

熱壓成型后需要吹氣是蘑菇頭快速冷卻固化，是影響熱熔熱壓成型工藝生產(chǎn)效率的原因。有些客戶為了提高生產(chǎn)效率，自行縮短吹氣時間，導(dǎo)致熱熔塑膠柱蘑菇頭拉絲，這是不可取的。熱熔鉚機的吹氣時間在8-10秒鐘�？s短吹氣時間的辦法是選用管口較大的銅管（常用管徑為6mm）。

預(yù)壓裝置

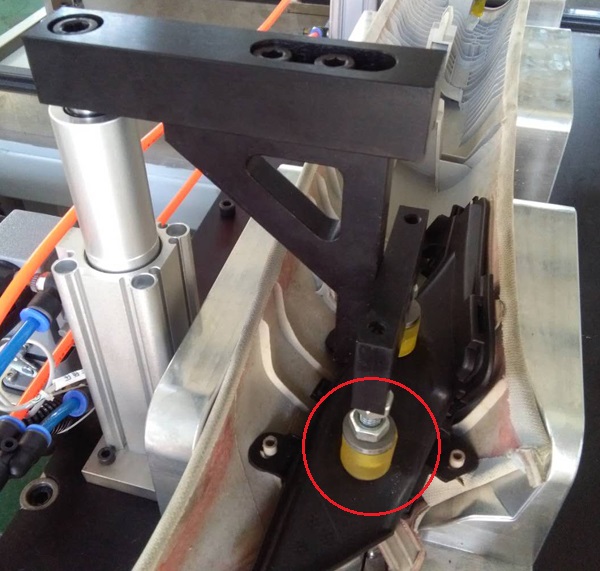

我們常會遇到產(chǎn)品熱鉚完成后，產(chǎn)品會隨熱熔頭一起上升再落下，這是因為沒有預(yù)壓裝置造成的，一方面會損傷產(chǎn)品外觀面；另一方面會導(dǎo)致產(chǎn)品拉絲。針對一些較小工件我們建議設(shè)計預(yù)壓裝置。
