1）擺放：

將超聲波塑料焊接機(jī)放置在平整、牢固、高度合適的工作臺(tái)上。

注：檢查工作臺(tái)是否牢靠，高度適中，水平放置

2、準(zhǔn)備工作：

1.排氣量為01m3/min壓縮空氣及6mm高壓氣管。

2.電源：電壓220v±10% 50hz，電流＞10a接地。

3.準(zhǔn)備：超聲波焊頭、上下模、扳手、螺栓及夾具等。

注：檢查是否有足夠的氣壓、氣管是否配套、是否有電源通過(guò)、焊接工件的模具工具夾具是否準(zhǔn)備好。

3）焊頭安裝：

將增幅器地面螺孔擦拭干凈、上潤(rùn)滑脂，再用專用扳手進(jìn)行緊固。

注：檢查螺栓孔是否干凈，上好潤(rùn)滑脂后，記得用專用扳手緊固，否則造成模具或增幅器的損壞。
松動(dòng)夾緊板的固定螺栓，左右旋轉(zhuǎn)至適當(dāng)位置，再鎖緊焊頭。

注：同一方向旋轉(zhuǎn)不超過(guò)360度，會(huì)造成高壓輸出線擰斷現(xiàn)象，增幅器與超聲波焊頭必須垂直擰緊，不得歪斜，否則造成螺紋滑牙或咬死現(xiàn)象。安裝好后，檢查位置是否垂直正著，在外力推動(dòng)、扭轉(zhuǎn)下無(wú)松動(dòng)。

4）調(diào)節(jié)焊頭的行程

先關(guān)閉調(diào)壓閥，將焊件（及下模）水平放置在工作平臺(tái)上，拉下焊頭，使超聲波焊頭下端面與焊件上端面間高度為2-3mm。如達(dá)不到上述距離，調(diào)節(jié)搖動(dòng)手柄使焊頭下降至適宜位置，然后擰緊。

注：由于焊頭下端面至焊件上端面距離＜75mm。即不能大于焊頭行程為75mm。否則不能進(jìn)行焊接貨焊接不牢固。

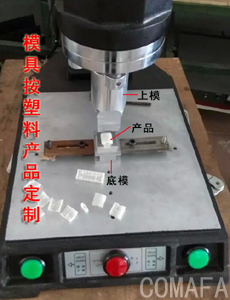

5）調(diào)節(jié)焊頭與焊件的準(zhǔn)確對(duì)位：

左手控制焊頭部分，右手控制焊件機(jī)底模部位，前后左右移動(dòng)焊件及底模至焊頭完全對(duì)位后，用壓板將底模固定在超聲波塑料焊接機(jī)工作臺(tái)面上。

6）調(diào)節(jié)焊頭上升下降的速度：

改變焊頭上升下降的速度，可調(diào)節(jié)超聲波塑料焊接機(jī)后面的左側(cè)進(jìn)氣口處的單向節(jié)流閥，將速度調(diào)至適中的位置。

注：焊頭下降速度太快將沖擊焊件，太慢又影響工作效率。

7）調(diào)整焊頭與焊件的接觸狀態(tài)：

焊頭與焊件的接觸面必須平整無(wú)間隙。焊件所受的壓力應(yīng)均勻一致，如出現(xiàn)焊頭模型尺寸較大時(shí)，很難滿足，采取如下措施：

在底模下面墊軟木、硬橡膠皮等富有彈性的平板。

將白紙貨印色紙放在焊件下面，通過(guò)試壓觀察紙上的染色情況進(jìn)行受壓判斷。然后進(jìn)行調(diào)整改善接觸狀態(tài)，直至滿意。

8）調(diào)節(jié)工作壓力：

根據(jù)焊件面積和焊接材料的不同，焊件所能承受壓力情況選取焊接的工作壓力。工作壓力范圍一般在005-04mpa之間為宜。調(diào)節(jié)面板上“壓力調(diào)節(jié)”旋鈕進(jìn)行工作壓力調(diào)整。

注：焊接壓力根據(jù)焊件材料或試驗(yàn)結(jié)果數(shù)據(jù)測(cè)得佳效果。

9）試聲、調(diào)節(jié)頻率：

間斷地按下“超聲測(cè)試”按鈕，慢慢旋轉(zhuǎn)“頻率微調(diào)”旋鈕（左右旋轉(zhuǎn)）使超聲發(fā)生器的振蕩頻率與聲組件的共振頻率一致，此時(shí)空載電流為小，一般應(yīng)小于15%。若不一致，則空載電流過(guò)大。

柱：空載電流過(guò)大，容易損壞換能器。

10）調(diào)節(jié)功率：

根據(jù)焊件的面積及材料不同，調(diào)節(jié)“功率調(diào)節(jié)”旋轉(zhuǎn)檔位。檔位越高，輸出振幅越大，檔位越低，輸出振幅越小。

11）調(diào)節(jié)延時(shí)時(shí)間

超聲波塑料焊接機(jī)采用延時(shí)觸發(fā)超聲，即從按“啟動(dòng)”按鈕至發(fā)生器產(chǎn)生超聲這段時(shí)間，調(diào)節(jié)范圍為0-9，相當(dāng)于0.1-5秒，一般調(diào)到1-4為宜（即0.5-2秒間），一般超聲波焊接機(jī)廠家出廠前已調(diào)好。

12）調(diào)節(jié)焊接時(shí)間

焊接時(shí)間是指超聲波發(fā)生器發(fā)出振動(dòng)時(shí)間，調(diào)節(jié)范圍在00-99間，相當(dāng)于0.1-5秒。初設(shè)一個(gè)焊接時(shí)間，根據(jù)多次試焊，修改焊接時(shí)間，直到滿意為止。

13）調(diào)節(jié)保壓時(shí)間：

保壓時(shí)間是超聲停止后，焊件還在壓力下保持的時(shí)間，以便于冷卻定型，其調(diào)節(jié)范圍0-9，相當(dāng)于0.1-5秒。
