汽車副儀表板根據車型不同，其結構形式及上部所安裝的設施也有所區別。

1．汽車副儀表板的組成

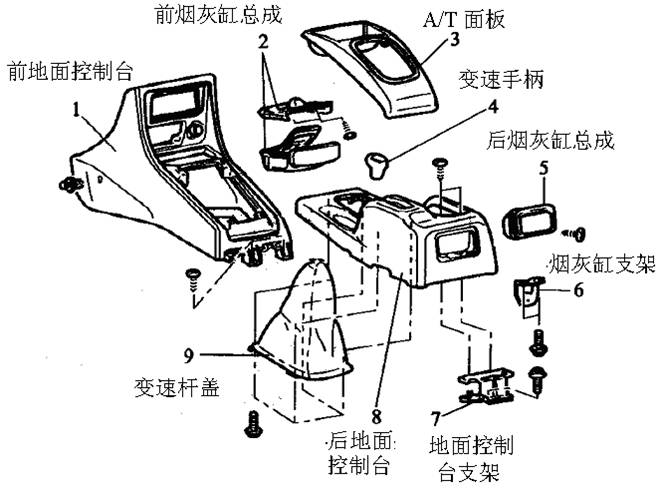

汽車副儀表板主要是用作裝飾變速桿和手制動拉桿等，此外其還設有煙灰缸、雜物箱等，如下圖。

2．汽車副儀表板的裝配

汽車副儀表板的安裝一般在底盤總成裝配后進行。汽車副儀表板的裝配過程及順序如下：

（1）將前煙灰缸總成用自攻螺釘安裝到儀表面板上，擰緊扭矩為3~5N?m。

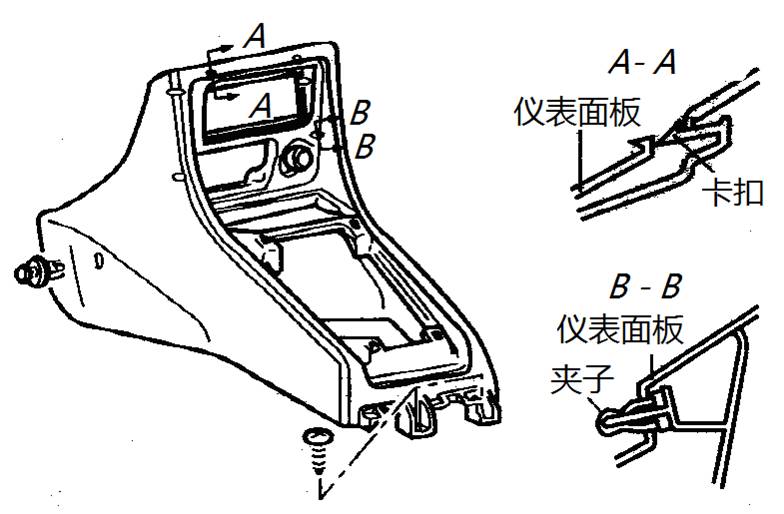

（2）安裝前汽車副儀表板。汽車副儀表板前部正面用2個卡扣、左右兩側各用2個夾子與儀表面板相連接，操作時各卡扣和夾子應對準儀表面板上相應位置，勻速推進，不要用力過猛；后部用2個自攻螺釘與地面相連接，擰緊扭矩為3~5N?m，如下圖。

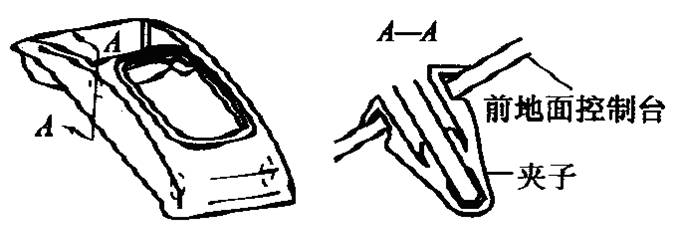

（3）安裝A/T面板。A/T面板用、4個夾子與前副儀表板連接，操作時各夾子對準前副儀表板上相應位置，勻速壓下，不要用力過猛，如下圖。

（4）安裝變速桿蓋。變速桿蓋用4個六角螺栓與后汽車副儀表板箱連接，螺栓擰緊扭矩為8～10N?m。

（5）安裝汽車副儀表板支架。汽車副儀表板支架用2個六角螺栓與地面相連接，操作時汽車副儀表板支架對準地面相應的安裝位置，螺栓擰緊扭矩為8～10N?m。

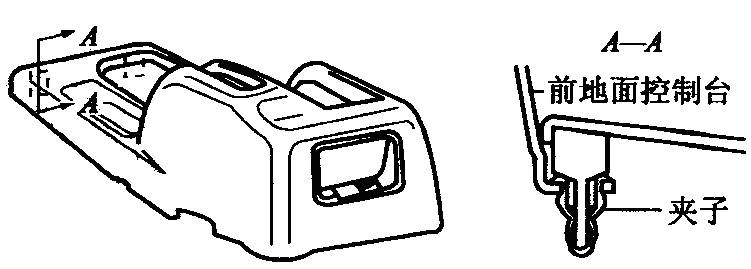

（6）安裝后汽車副儀表板。后汽車副儀表板前部用2個夾子與前汽車副儀表板相連接，后部用2個自攻螺釘與汽車副儀表板支架相連接，如下圖。

（7）后煙灰缸支架與后煙灰缸總成安裝。后煙灰缸支架用2個連接螺栓安裝到后地面控制臺；后煙灰缸總成用自攻螺釘安裝到后副儀表板。
