儀表板總成主要有儀表面板、中央支撐面板、儀表面板加強版、中央空氣出口殼、中央空氣出庫總成、側面空氣出口總成、除霜器管、分配管、接頭固定器、雜物箱、裝飾面板等零部件。儀表板總成是由以上各零部件依次安裝到儀表板上所構成的。儀表板總成哥倫布機的安裝順序如下：

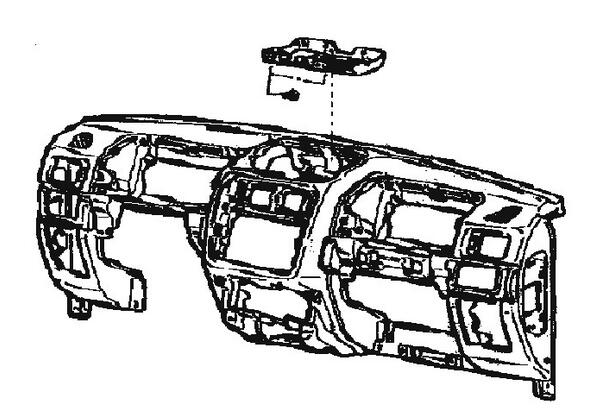

（1）安裝中央支撐面板
安裝中央支撐面板時，在儀表面板指定位置用自攻螺釘以3-5N.m的扭矩將支撐架擰緊，如下圖：

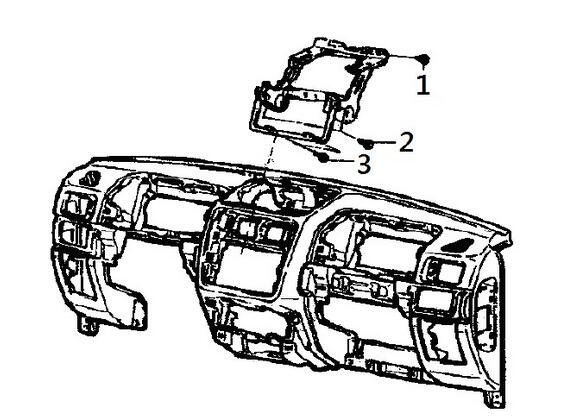

（2）安裝儀表面板加強版
安裝儀表面板加強版，用自攻螺釘將儀表面板加強版與中央支撐面板相連，用自攻螺釘將儀表面板加強版與儀表面板相連，各螺釘?shù)呐ぞ嘏ぞ鼐鶠?-5N.m，如下圖：

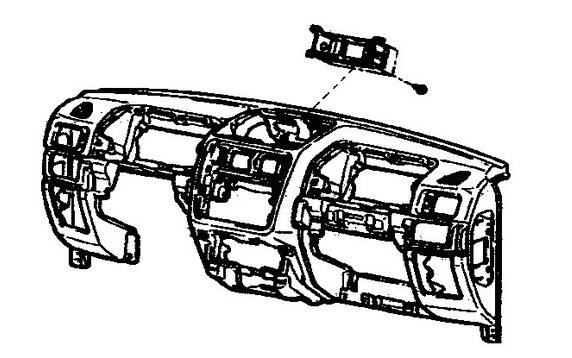

（3）安裝中央空氣出口殼
安裝中央空氣出口殼時，在儀表面板指定位置用自攻螺釘以3-5N.m的扭矩將中央空氣出口殼擰緊，如下圖：

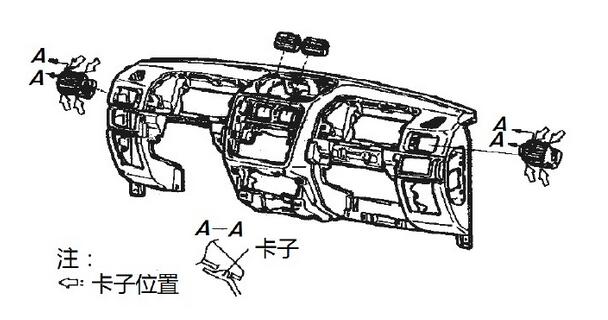

（4）安裝中央空氣出口總成及側面空氣出口總成。安裝順序為先安裝中央空氣出口總成，后安裝側面空氣出口總成，在安裝中央空氣出口總成時，對準中央空氣出風口將中央空氣出口總成推出；安裝側面空氣出口總成時應注意卡扣的形狀及位置，必須將卡扣卡好，如下圖：

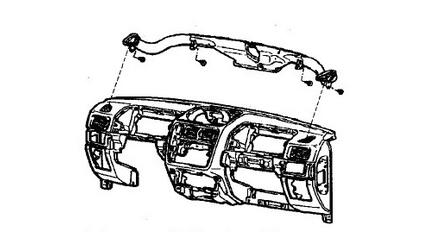

（5）安裝除霜器管
安裝除霜器管時應對準管口與儀表面板上的除霜器出風口，然后依次從里到外的順序?qū)?個自攻螺釘擰緊，其擰緊擰緊為3-5N.m，如下圖：

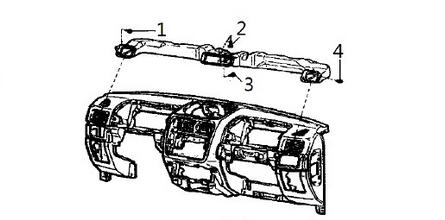

（6）安裝分配管
安裝分配管時，分配管上的中央出風口及兩側出風口對準儀表面板上相應的出風口，自攻螺釘擰在除霜器管上，其余的自攻螺釘擰在儀表面板上，注意3個螺釘都放好后，先擰緊螺釘3，然后再擰緊兩邊螺釘，其擰緊扭矩為3-5N.m，如下圖：

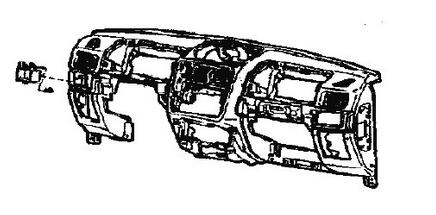

（7）安裝接頭固定器
將接頭固定器插入安裝孔，擰緊自攻螺釘，其擰緊扭矩為3-5N.m，如下圖：

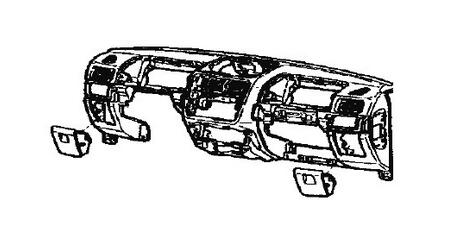

（8）安裝雜物箱
安裝雜物箱時用力不應過猛，兩側的鉸鏈軸都要安裝到位，如下圖：

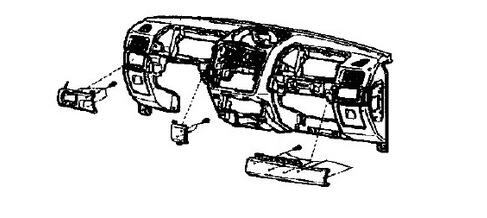

（9）安裝裝飾面板
將每個裝飾面板對準各自的安裝位置，用自攻螺釘擰緊，其擰緊扭矩為3-5N.m，如下圖：

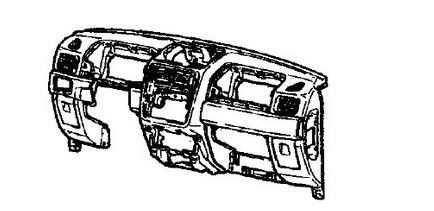

（10）組裝好的汽車儀表板總成，如下圖：
