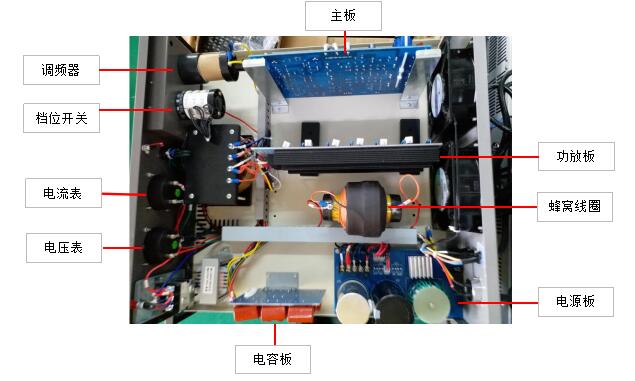

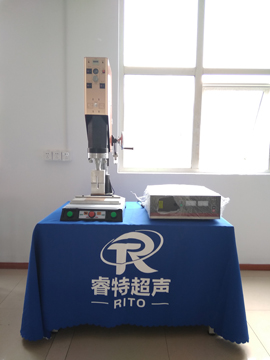

1.超聲波塑料焊接機電箱內部結構：

2.超聲波塑料焊接機電箱調試操作步驟：

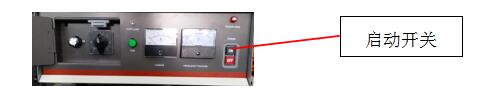

1）先將電箱電源線接入220V電源，按前面板“ON”啟動開關，（注意此時先暫不接入換能器接口，確定電箱正常通電運行后再將換能器連接接頭插入電箱后板對應的接口內。

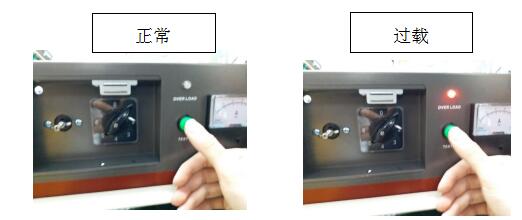

2）先將檔位開關調至1檔位置，按發波按鈕，并觀察指示燈的狀態，指示燈不亮表示“正常”，指示燈亮表示“過載”，如下圖所示：

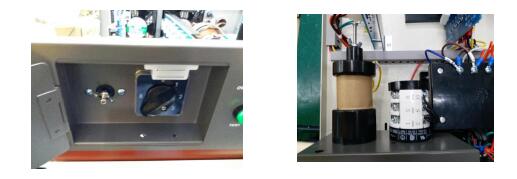

過載情況處理：如調試過程中出現過載，扭動調頻器螺絲絲桿，直到不再出現過載為止。

3.1檔位正常后，將檔位開關調至6檔位置，同步驟2）一樣操作，直到不再出現過載為止即可。
3.超聲波塑料焊接機電箱調試異常處理：
1）如果檔位開關在1檔位、6檔位都出現過載，且調整調頻器絲桿也沒有作用的情況下，需要對電容板進行調整；

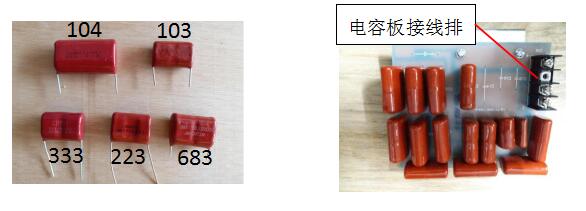

2）電容板調整方法：分別取103、104、223、333、683電容逐一接入電容板接線排進行調試（如：一個電容不行再換一個電容試試），直到正常發波為止（接入電容時先切斷電箱電源）；

3）電容插針接法：電容的兩個插針先接入電容板接線排3、4角，如沒有效果再將電容調整接到2、3角，增加的電容接好后，按上面的操作步驟進行調試，直到正常發波為止（如：一個電容不行再換一個電容試試，直到正常發波）。
