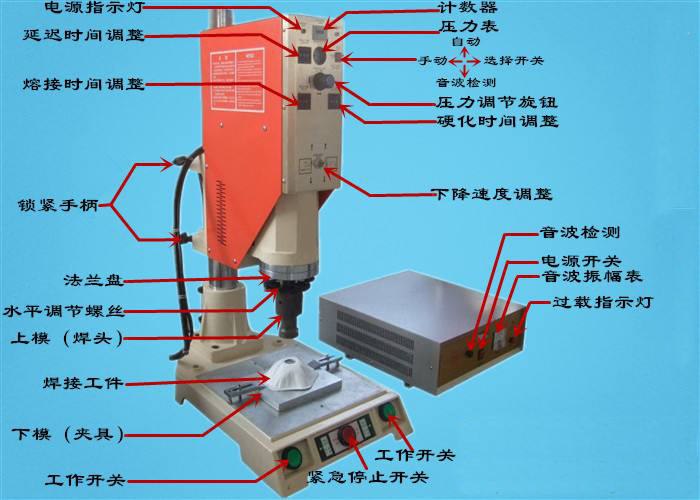

超聲波焊接機主要由以下幾部分組成：

1.機架：鋼、鑄件、螺栓以及焊接連結件結構，單立柱手搖升降機身，操作輕松方便，強度高。
2.模具：采用焊頭水平可調式結構，調模便捷，分為上模、下模，以客戶工件的焊接要求具體制作。采用機械鑲塊定位結構，安裝調試方便、快捷、定位精確。
3.換能器：為設備重要組成部分之一，日本原裝壓電陶瓷換能器，輸出強勁穩定，把220V50HZ的電能轉換為20KHZ的高壓電能。
4.線性軸承：承載上模與發振筒的上下運動。
5.電磁閥：經手動操作發出相應的信號來控制各個啟動機構氣流的流向，實現對氣缸的運動控制，從而完成整個產品加工的過程。
6.時間繼電器：可對延遲時間、固化時間、熔接時間進行調整。
7.計數器：工作計件所用。
8.限位結構：氣缸的限位螺桿可對上模下降的高度進行微調。
