超聲波模具由上焊接模具和下模定位工裝組成，下模工裝起到固定、定位以及支撐的作用。

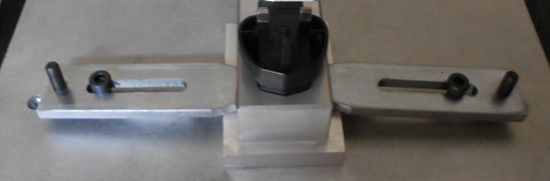

下模工裝不參與焊接，因此材質可多選（硬質材質即可）。與設備基座的連接方式是壓板固定。

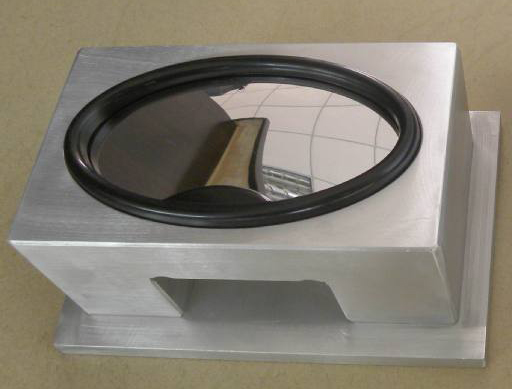

超聲波下模工裝是按產品圖紙精加工雕刻而成，為方便取放件單邊放寬10絲。用來固定產品，確保超聲波焊接時產品不晃動。

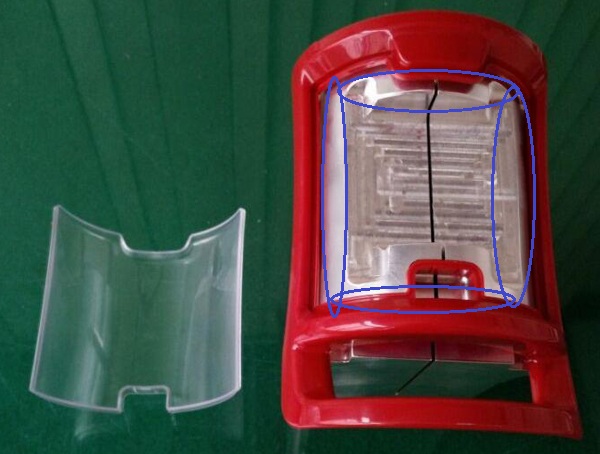

超聲波焊接需要在一定的壓力下，設計下模工裝時，要確保焊接面得到有力的支撐。

超聲波下模底工裝的作用在超聲波焊接機原理中是對作業工件產生固定和支撐的作用，底模需要定位準確，牢固且穩定，這將直接對在對作業工件的作業中產生影響，影響作業最終完成工件的質量與效率。
