超聲波發生器由峰化線圈、HVC、輸出變壓器、波段開關、濾波電容、調頻線圈、橋式整流、抗流圈、AC電容、電磁開關、晶體座、發振板、風扇機箱組成，通過波段開關可調節輸出電流，通過調頻線圈可微調頻率。

超聲波發生器，是一種將市電轉換為換能器相應的高頻交流電以驅動換能器進行工作的設備，是大功率超聲波系統的一重要構成部分，也可將其稱為電子箱、超聲波驅動電源、超聲波控制器。雖說超聲波發生器也可將其稱為超聲波驅動電源，但實際上，超聲波發生器只是超聲波驅動電源的一部分。超聲波電源按激勵方式的不同可分為自激式和它激式，而超聲波發生器指的就是它激式超聲波電源，由于它激式振蕩電路在輸出功率方面較自激式高出10%以上，因此目前大多數均采用的超聲波發生器作為驅動電源。

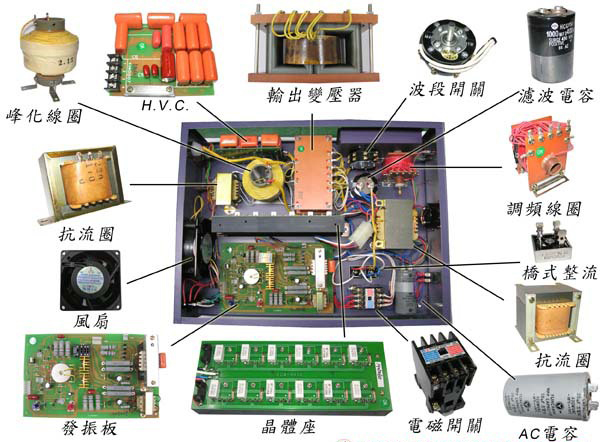

超聲波發生器解剖圖
