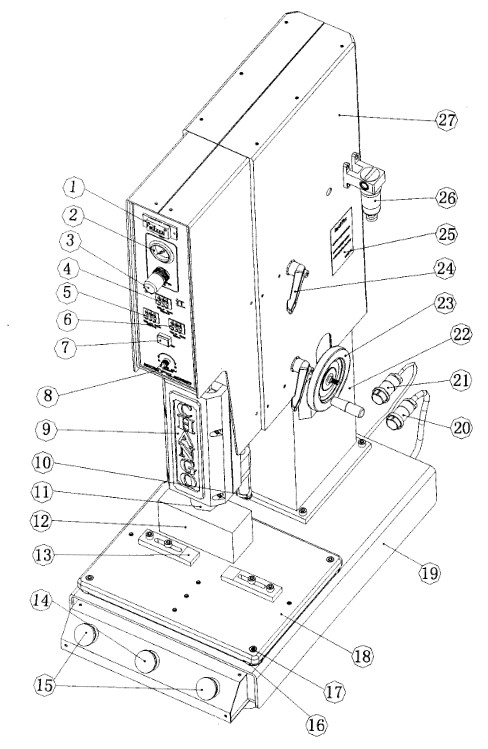

超聲波主機外形圖：

1.計數器（counter）
2.壓力表（pressure）
3.壓力調節
4.焊接時間
5.延遲時間
6.固話時間
7.降焊頭開關
8.速度調節
9.換能器外殼
10.限位桿
11.變幅桿
12.上模
13.下模壓板
14.急停開關（emergency stop）
15.起動開關（START）
16.工作臺板調節螺母
17.工作臺板鎖緊螺釘
18.工作臺板
19.底座
20.超聲波主線插頭（二芯）
21.控制線插頭（無芯）
22.立柱
23.升降手輪
24.鎖緊手柄
25.警告標牌
26.空氣過濾器
27.上支架

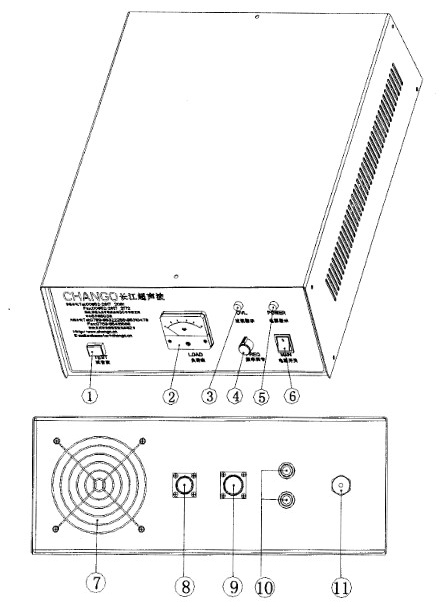

超聲波控制線外形圖：

1.試音波
2.負荷表
3.過載指示燈
4.頻率調節旋鈕
5.電源指示燈
6.電源開關
7.風扇通風孔
8.超聲波主線插頭
9.控制線插座
10.保險
11.電源線
