1.預(yù)防和減少焊接變形的方法必須考慮焊接工藝設(shè)計(jì)以及在焊接時(shí)克服冷熱循環(huán)的變化。收縮無法消除，但可以控制。減少收縮變形的途徑有以下幾方面。

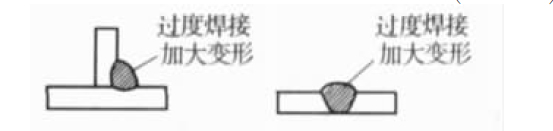

1)勿過量焊接

越多的金屬填充在焊接點(diǎn)會(huì)產(chǎn)生較大的變形力。正確制定焊縫尺寸，不僅能得到較小的焊接變形，還可節(jié)省焊材和時(shí)間。填充焊縫的焊接金屬量應(yīng)小，焊縫應(yīng)呈平坦或微凸形，過量的焊接金屬不會(huì)增加強(qiáng)度。反而會(huì)增加收縮力，增加焊接變形。

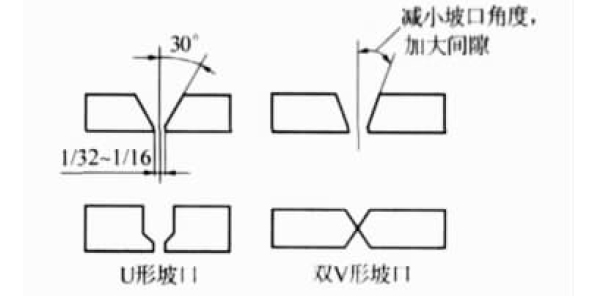

通常，焊接變形不作為“問題”時(shí)，選擇常規(guī)的焊接接頭；變形量較大時(shí)，則應(yīng)選擇接頭形式以平衡焊接應(yīng)力和焊接金屬填充量。

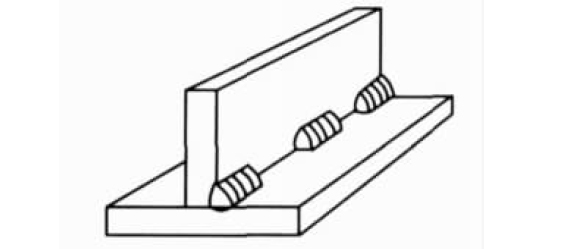

2)間斷焊縫

另一種減少焊縫填充量的途徑是較多地采用間斷焊接。如焊接加強(qiáng)板，間斷焊接可減少75％的焊縫填充量，同時(shí)也能保證所需強(qiáng)度。

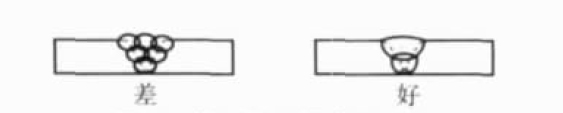

3)減少焊道

采用粗焊絲、少焊道焊接比采用細(xì)焊絲、多焊道焊接變形小。多焊道時(shí)每一焊道引起的收縮累計(jì)增加了焊縫總的收縮。少焊道、粗焊條焊接工藝比多焊道、細(xì)焊條焊接的工藝效果更好。

注意：采用粗焊絲、少焊道焊接或細(xì)焊絲、多焊道焊接工藝依據(jù)材質(zhì)而定，一般低碳鋼、16Mn等材質(zhì)適用粗焊絲、少焊道焊接，不銹鋼、高碳鋼等材質(zhì)適用細(xì)焊絲、多焊道焊接

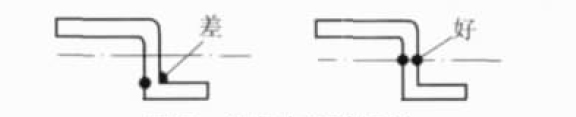

4)焊縫設(shè)置在中和軸

提供一個(gè)小的杠桿作用使收縮力把鋼板向外拉，起到調(diào)整作用，使得焊接變形小。

工件的設(shè)計(jì)和焊接順序可有效控制焊接變形。

2.減少焊接變形的其他方法

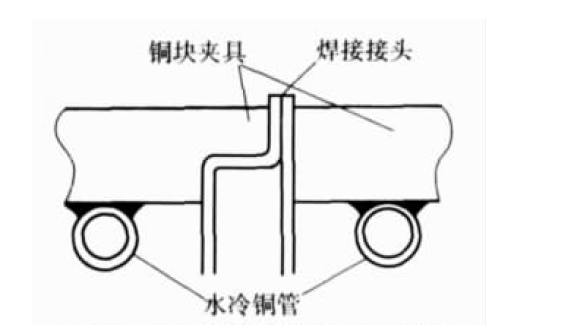

1)水冷塊

很多技術(shù)都可用來控制特殊焊接工件的焊接變形。例如，在薄板焊接中，采用水冷塊可帶走焊接工件的熱量。采用銅焊或錫焊將銅管焊接到銅制夾具，通過水管進(jìn)行循環(huán)冷卻，以減少焊接變形。

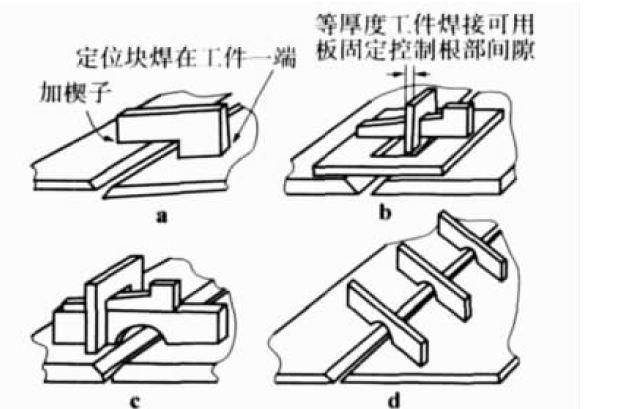

2)楔形塊定位板

“定位板”是鋼板對焊時(shí)的一種有效控制焊接變形的技術(shù)，如圖15所示。定位板的一端焊在工件的一塊板上，另一端將楔形塊楔入壓板，甚至可采用多個(gè)定位板排列，以保持焊接時(shí)對焊接鋼板的定位、固定。

3)消除熱應(yīng)力

除特殊情況外，采用加熱來消除應(yīng)力不是正確的方法，應(yīng)在工件焊接完成前進(jìn)行預(yù)防或減少焊接變形。
